Features:

  • Wiki: www.cqrobot.wiki/index.php/TDS_Meter_Sensor
  • Wide Voltage Input: 3.3V to 5.5V. Good Compatibility Output: 0 to 2.3V analog signal output, compatible with 5V or 3.3V controller.
  • AC Excitation Source: effectively prevent probe from polarization, Waterproof Probe.

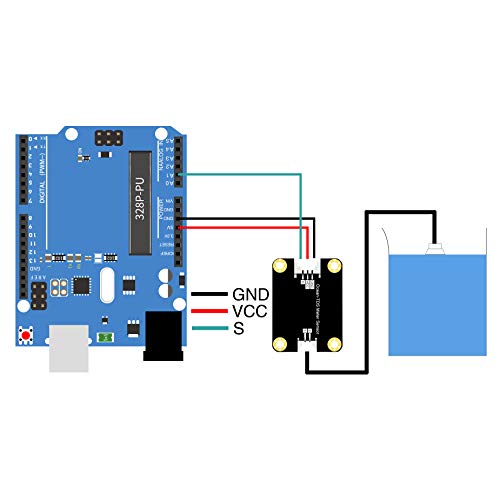

  • Easy to Use: Arduino compatible, simple connection, plug and play without soldering.

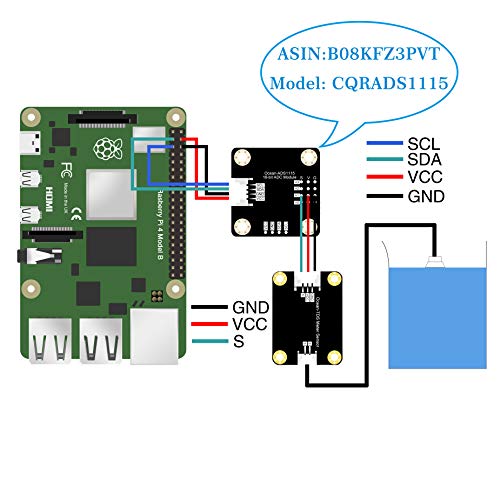

  • Used with ADS1115 16-Bit ADC Module (ASIN: B08KFZ3PVT, Model: CQRADS1115), Compatible with Raspberry Pi Motherboard.
good construction and detects differences in different concentrations of particles in water

I found this TDS sensor to be quite well constructed. It is also easy to get working, you just plug a few cables in and submerge the two metal pins (revealed when you take the white cap off the unit). I found that this meter measured 100 ppm for my tap water and 111 ppm for coffee I made with this tap water. The problem is, I do not know if this is an accurate measurement as I do not know what the actual measurement of either my tap water or coffee made with my tap water should be. I can only note that the unit returned different measurements. I also note that there is an error in the code which is easy to fix. the code; if (millis() - analogSampleTimepoint > 40U) //every 40 milliseconds,read the analog value from the ADC { should have the { moved from within the comment to to the right of the 40U) like so if (millis() - analogSampleTimepoint > 40U) { //every 40 milliseconds,read the analog value from the ADC I also note that, if you uncomment the following code, you can get the voltage reading also: from //Serial.print("voltage:"); //Serial.print(averageVoltage,2); //Serial.print("V "); to Serial.print("voltage:"); Serial.print(averageVoltage,2); Serial.print("V ");

Robust circuit - great instructions.

I've a few circuits from CQRobot and one of the best things about them is the instructions. Many a cheap module I've bought and spent ages trying to get it to work. None of that here. This module consists of a control board, flying leads to go to your processor and a 50cm lead to the probe. It can only be used in water below 50C and can't be too close to the edge of the container, otherwise it will affect the readings. The probe uses an AC signal (so won't get all crusty from any electrolysis). It gives an analogue output (0-2.3V) which can be read directly on an Arduino (PI will need an A-D converter). The value corresponds to how clean the water is. See the link in the description - it has all the instructions from the data sheet, wiring and sample code. It's really simple to use and great for measuring water purity from dissolved solids (should you need to do so).

Well supported sensor

The thing that I like most about the CQRobot sensors is their support wiki that includes both the circuit diagrams and the code for using their sensors with both Arduino and Raspberry Pi. If you are going to use this sensor with the Raspberry Pi then you will need another module to convert to output signal so that the Raspberry Pi can process it. The code for the Arduino works straight out of the box. This sensor can be used to measure the hardness of water or the amount of dissolved solids of anything else you might be using in the lab. The probe is well made and easy to clean between uses. I am very impressed.

Versatile TDS Sensor for testing your water.

This TDS sensor is well designed and constructed and it comes with a complimentary CQRobot wiring loom. It also comes with a robust waterproof sensor probe and you need to remove its white rubber cap to expose the two metal prongs that go into the liquid to be tested. I tested it with my tap water and thankfully, it gave me a reading of well below 100 - which is acceptable. It's easy to set-up and the price is very reasonable. Love it! HIGHLY RECOMMENDED! AAA+++

Buen sensor e ideal combinado con otros sensores.

TDS Meter Sensor, usado en conjunto con medidores de pH y similares, permite determinar la calidad del agua en el ámbito que nos interese. Los valores de referencia difieren de un país a otro por lo que se recomienda leer la normativa local previamente a su uso a nivel profesional, pero como norma general, cuanto menor es el valor leído, mejor será la calidad del agua. El módulo, de muy buena factura, se puede alimentar en el rango de 3,3 voltios a 5 voltios, tiene una salida analógica que varía su nivel de 0 a 2,3 voltios dependiendo de las medidas de partículas disueltas en el agua por litro que está fijado de 0 a 1000 ppm (parts per million. Realmente la medición se da en miligramos de sólidos disueltos por litro de agua). Tiene un consumo de corriente de trabajo de 3 a 6mA y una precisión de más menos 10% a 25ºC. La temperatura máxima a la que se puede usar con fiabilidad es 55ºC. Consta de un conector físico tipo PH2.0-3P con su cable incluido para su conexionado al microcontrolador de interés y otro conector XH2.54-2P para conexionado de la sonda que viene incluida. La longitud total del módulo y sus cables es de unos 83 centímetros. Las dimensiones del módulo TDS es de 42*32mm. La factura es muy buena y presenta una calidad más que aceptable con un funcionamiento estable. En la página del fabricante viene un programa ejemplo para arduino y blackberry que he probado con arduino y que funciona perfectamente. A ésto, tengo que añadir que si se quiere usar con librería, el fabricante no incluye ninguna por lo que en este caso tendríamos que irnos a librerías de fabricantes más conocidos como Adafruit o, directamente, al fabricante de copias de gran calidad también que es DFRobot. Es un módulo muy útil para aprendizaje y para uso profesional que recomiendo totalmente.

Calidad QCRobot... simplemente, calidad en MAYUSCULAS.

Son varios los módulos de electrónica que he evaluado, tanto de este fabricante como de otros y he de decir que con diferencia esta marca siempre sobresale con respecto a las demás por su calidad de fabricación, su cuidado por los detalles y su buena relación calidad/precio. En esta ocasión se trata de un módulo capaz de medir la cantidad de sólidos disueltos (TDS) en partes por millón (ppm) respecto a 1 litro de solución. Destaca en primer lugar, la presentación: Caja rígida de plástico duro capaz de soportar el transporte sin problemas (no os imagináis la de módulos que se dañan por ahorrar en un detalle tan tonto), con su bolsa de protección electrostática -tal como debe ser-. Una vez abierto tenemos la parte de la sonda (totalmente impermeable y sumergible, con una longitud total de 83cm y un capuchón plástico en la punta que protege las agujas de medida), y el circuito de medición/conversión que se puede conectar directamente a Arduino (+5v y tierra -GND- para alimentación y un conector que va a uno de los pines analógicos. Este variará su voltaje -de 0 a 2,3v- de acuerdo a la concentración de la solución -entre 0 y 1000ppm con un error del 10% en condiciones ideales de laboratorio-). Respecto a librerías y código de ejemplo, la wiki del módulo (en la web del fabricante) nos facilita tanto ejemplos de código para Arduino como para Raspberry Pi (el de Arduino funciona a la perfección), aunque si necesitamos conectarlo a una Raspberry necesitaremos comprar un módulo conversor AD (si no tenemos ninguno ya). Resumiendo: Si buscas calidad y funcionamiento garantizado este fabricante sin duda cumple de sobra, así que tanto si eres un entusiasta de la electrónica que sólo quiere cacharrear como si lo necesitas para hacer un prototipo o para mediciones de campo sin duda no te defraudará.

Alta calidad y bajo coste para medir la cantidad total de sólidos en un líquido (TDS)...

Este sensor permite saber el número exacto de partes por millón de materia sólida disuelta o en suspensión en un líquido, principalmente el agua. Con ello, obtendremos datos que pueden indicarnos si un agua es potable, indicar la disolución salina existente en un líquido, detectar partículas contaminantes sólidas. Sensor muy interesante, tanto para realizar pruebas, aprendizaje o para obtener datos fiables en aplicaciones reales. Como todos los productos de CQRobot, el producto nos llega en una cajita de plástico resistente y debidamente embalado en bolsa anti-estática. Además en su web contamos con toda la información necesaria incluyendo el esquema de cableado y un ejemplo de programación para Arduino con el que podamos empezar a realizar nuestras pruebas. Con este kit obtenemos la placa de comunicación y la sonda, siendo necesario simplemente conectarlo directamente a nuestra placa y leer los datos con una aplicación. Esta diseñado para trabajar directamente en Arduino, aunque también lo podemos conectar a un proyecto con Raspberry Pi si disponemos de una interfaz I2C como por ejemplo el modelo Ocean ADS1115 del mismo fabricante (www.amazon.es/gp/product/B08KFZ3PVT). Totalmente satisfecho con este kit, aunque en realidad con todos los productos que probado y comprado de esta marca. Compra recomendada para curiosos de la electrónica, profesores inquietos y profesionales del diseño de productos… Muchas gracias por la lectura, un saludo muy cariñoso!

Sensor für die Erfassung von gelösten Feststoffen in Wasser - Wasserverschmutzungserkennung

Der CQRobot Ocean: TDS (Total Dissolved Solids) Meter Sensor ist ein Sensor mit dem man die Verschmutzung von Wasser oder die Menge von gelösten Feststoffen im Wasser Messern kann. Die Elektronik arbeitet mit einer Spannungsversorgung von 3,3 .. 5V und hat als Ausgangswet einen Anlagert. Mit einem geeigneten Analog Eingangsmodul kann der Messwert in digitale Werte umgesetzt werden. Hierzu eignet sich z.B ein ADS1115 Modul (16-bit ADC). Ausgangswert ist ein Analogwert von 0 ...2,3V und passt damit in 3,3 und 5V Systeme zur Erfassung. Die Messung wendet als Basis für die Messung Wechselstromsignale, die die Polarisation der Sonde wirksam verhindern, die Lebensdauer der Sonde verlängern und die Stabilität des Ausgangssignals erhöhen können. Die TDS-Sonde ist eine wasserdichte Sonde, die zur Langzeitmessung in Wasser getaucht werden kann. Die Befestigung der Sonde soll nicht zu dicht am Rand des Behälters sein, da sonst Fehlmessung leichter möglich sind. Der Sensor kann zur Prüfung der Wasserqualität in Bereichen wie Brauchwasser und Hydrokultur eingesetzt werden. Mit diesem Sensor, einem ADS1115 und einem Arduinono, Raspberry oder ESP kann man schnell und einfach ein Messgerät zum erfassen der Wasserqualität aufbauen. Die Qualität der Elektronik ist wie immer von CQRobot sehr gut. auch alle Zubehörteile sind von sehr guter Qualität. Sehr gutes Preis-/Leistungsverhältnis = 5 Sterne

Muy recomendable

Los módulos de CQRobot me parecen una pasada. No sólo por la calidad de componentes y acabados, sino porque además, cuando entras al Wiki donde te derivan para que conozcas la utilidad y funcionamiento, todo es clarísimo. En este caso es un sensor TDS, compatible con Raspberry y Arduino, para analizar el total de sólidos disueltos en agua. Con esto puedes determinar si es potable, si no lo es, niveles, etc. Nosotros lo hemos probado con Arduino pero vamos a usar una Raspberry Pi para poder probar otro módulo de CQRobot, imprescindible para usar módulos digitales en Raspberry. Te lo recomiendo sin duda.

Simple

Diese Sonde für das ermitteln der Wasserqualität kommt in einer Schachtel und ist gut vor Beschädigung geschützt. Der Sensor besteht aus Kunststoff und hat ein gut geschütztes Kabel. Die beiden Messkontakte sind für den Transport mit einer Hülle schützt. Das Modul an sich ist sauber Verarbeitet und besitzt vier gut erreichbare Befestigungslöcher. die Anschlussseite an einen analog Eingang ist an der Platine mit einem Vorkonfektionierten Stecker versehen und hat drei getrennte Kabel mit Jumper Hadern. Das Auslesen über analog kann einfach an einem Arduino über die Spannung von 0-2.3V erfolgen.
